防爆回馈电抗器

时间：2023-12-19 访问量：709

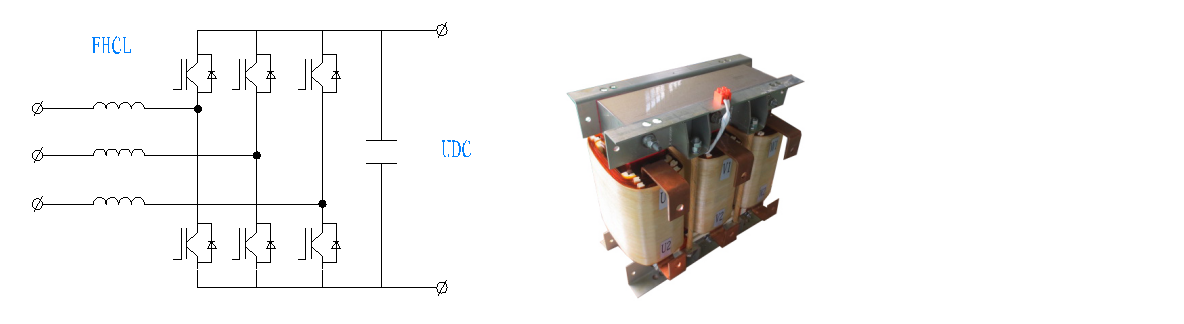

应用电路：PWM整流器输入侧，除兼输入电抗器功能外，能量回馈时，降低开关频率纹波电流所衍生的高次谐波含量。

防爆回馈电抗器技术参数

防爆电抗器，系统电压：3-AC690V,50Hz，防爆系列变频器，绝缘等级：H级，电抗器额定温升≤70K-80K

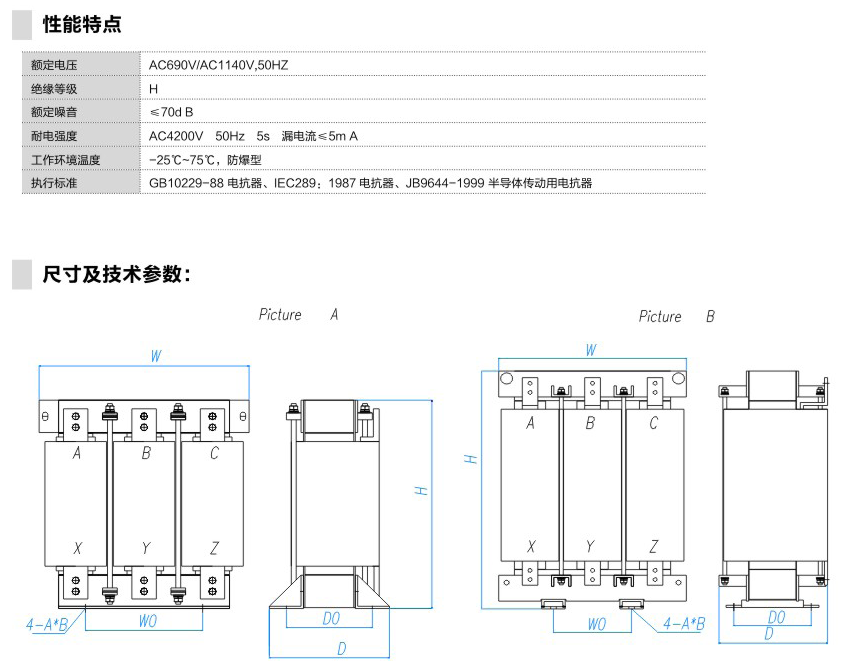

型号/规格	图号	载波频率（KHz)	变频器功率（KW）	额定电流（A）	电感量(mH）	重量（Kg）	尺寸(mm)
型号/规格	图号	载波频率（KHz)	变频器功率（KW）	额定电流（A）	电感量(mH）	重量（Kg）	W	D		H	WO	DO		A*B
FHCL-0090-EISC-150B	A	2	75	90	1.5	137.7	430	260		410	240	210		14*28
FHCL-0110-EISC-120B		2	90	110	1.2	151.9	430	270		410	240	220		14*28
FHCL-0150-EISC-900C		2	110	150	0.9	189.7	430	270		510	240	220		14*28
FHCL-0200-EISC-700C	B	2	160	200	0.7	221.9	480	270		540	200	220		14*28
FHCL-0250-EISC-550C		2	200	250	0.55	260.8	480	280		660	200	220		14*28
FHCL-0300-EISC-450C		2	250	300	0.45	270.9	480	305		660	200	220		14*28
FHCL-0400-EISC-450C		1.5	355	400	0.45	360.7	540	350		690	220	240		14*28
FHCL-0480-EISC-380C		1.5	450	480	0.38	419.3	600	360		710	240	240		14*28
FHCL-0600-EISC-300C		1.5	560	600	0.3	521.8	660	390		730	260	250		14*28
FHCL-0800-EISC-230C		1.5	710	800	0.23	761.2	720	470		780	280	310		14*28
防爆电抗器，系统电压：3-AC1140V,50Hz，防爆系列变频器，绝缘等级：H级，电抗器额定温升≤70K-80K
型号/规格	图号	载波频率（KHz)	变频器功率（KW）	额定电流（A）	电感量(mH）	重量（Kg）	尺寸(mm)
型号/规格	图号	载波频率（KHz)	变频器功率（KW）	额定电流（A）	电感量(mH）	重量（Kg）	W	D	H		WO		DO	A*B
FHCL-0150-EISC-160B	B	2	200	150	1.6	273.6	480	290	660		200		230	14*28
FHCL-0200-EISC-120B		2	280	200	1.2	331.3	540	340	690		220		230	14*28
FHCL-0250-EISC-120B		1.5	355	250	1.2	389.2	600	345	710		240		230	14*28
FHCL-0300-EISC-980C		1.5	450	300	0.98	441.0	600	360	710		240		240	14*28
FHCL-0350-EISC-840C		1.5	500	350	0.84	491.8	660	390	730		260		240	14*28
FHCL-0400-EISC-735C		1.5	630	400	0.735	567.5	720	470	780		280		240	14*28
FHCL-0480-EISC-613C		1.5	710	480	0.613	752.0	720	470	780		280		310	14*28

注：产品标示A、B、C为三相输入端，X、Y、Z为三相输出端。
