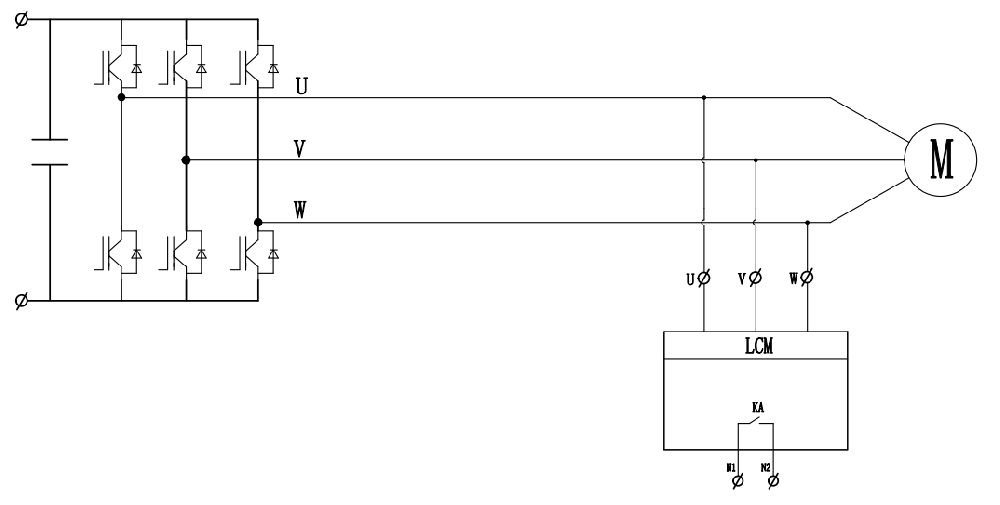

n 应用电路：
异步电机长电缆变频传动，变频器输出侧电机端，抑制及吸收开关频率纹波电流所衍生的高次谐波电流，矫正波形近似正弦波，从而降低电机涡流损耗及噪音，保护电机绝缘。
n 性能特点：
额定电压 | 3-AC400V |
基波频率 | 0~50Hz |
允许传输距离 | 400m～1000m |
额定噪音 | ≤65 d B |
耐电强度 | AC3000V 50Hz 5s （相对地） 漏电流≤5m A 无飞弧及击穿 |
工作环境温度 | -25℃~55℃ |
冷却方式 | AN(自然冷却) |
防护等级 | IP23 |
滤波效果测试对比：
测试环境： 3-AC380V/50Hz系统160kW变频器（载波频率：3kHz，基波频率：50Hz）输出1000米电缆实测380V/90kW阻感负载模拟空载及满载时负载端效果。
未加入LCM正弦波净化器前，3-AC400V系统负载端电压波形对比：
380V/90kW阻感负载模拟满载：
Upeak初始值：696V 初始电流波形
加入LCM正弦波净化器后，3-AC400V系统负载端电压波形对比：
380V/90kW阻感负载模拟满载：
Upeak初始值：584V 滤波后电流波形
n 尺寸及技术参数：
系统电压：3-AC400V,电机端Upeak可降至≤1000V | ||||||
产品型号 | 载波频率≥（kHz） | 电机功率（kw） | 允许电缆长度（m） | 重量（kg） | 外形尺寸 W*D*H(mm) | 安装尺寸 W0*H0(mm) |
LCM-04 | 3 | 90～315 | 400～1000 | 15 | 350*220*490 | 280*450(φ9） |
2 | 400～630 | |||||
LCM正弦波净化器须单独安装于电机端，禁止同时安装其他电抗器或滤波器，防止效果削弱或损坏设备！
